概述

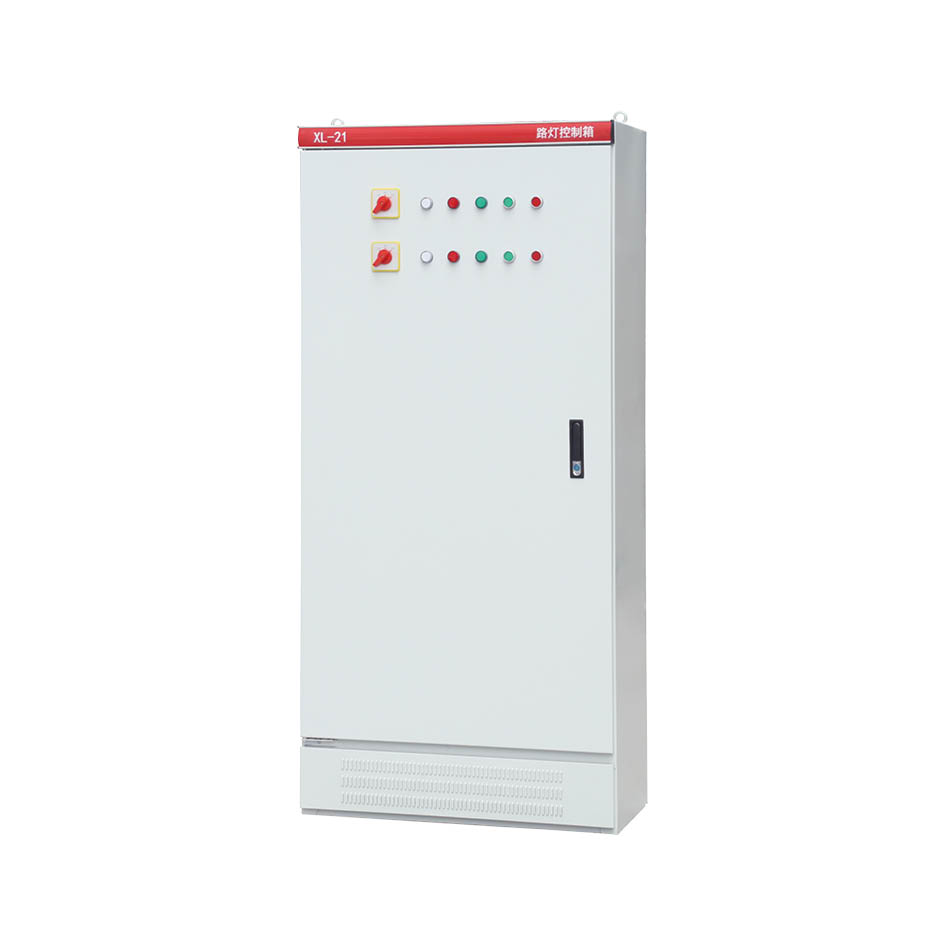

XL-21動力柜廣泛用于發電廠及工礦企業中，在三相交流500V以下三相三線、三相四線、三相五線等配電系統中作動力或照明配電之用，系戶內靠墻安裝，屏前操作，屏前檢修；箱體為全封閉結構，由C型材或8MF型材拼裝而成。箱內采用新型旋轉式負荷隔離開關，可帶負荷操作，正面門上裝有電壓、電流指示儀表以及信號燈、按鈕、轉換開關等主令元件。本配電箱內采用的組件，結構緊湊，造型美觀大方，維護方便，多種接線方案可供用戶選擇。

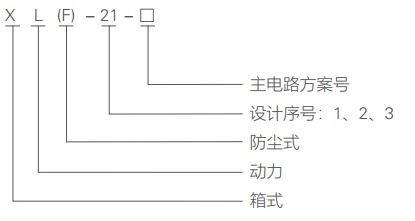

型號含義

使用條件

>環境溫度：-5℃~+40℃，且24h內的平均溫度不超過+35℃；
>海拔高度：不超過2000m；
>相對濕度：在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度 （如：+20℃時為90%），考慮到溫度的變化允許產生適度的凝露；
>設備安裝時與垂直面的傾斜度應不超過5°；
>設備應安裝在無劇烈振動、無沖擊及無腐蝕的場所。
注:超過以上條件，可與我公司協商。

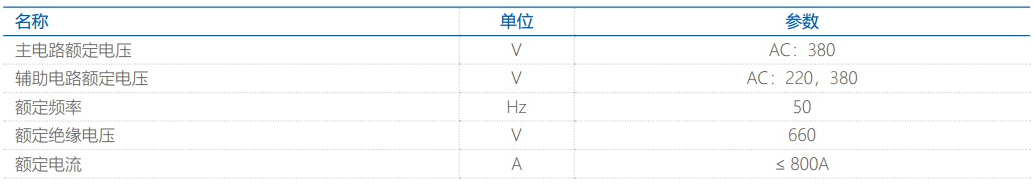

技術參數

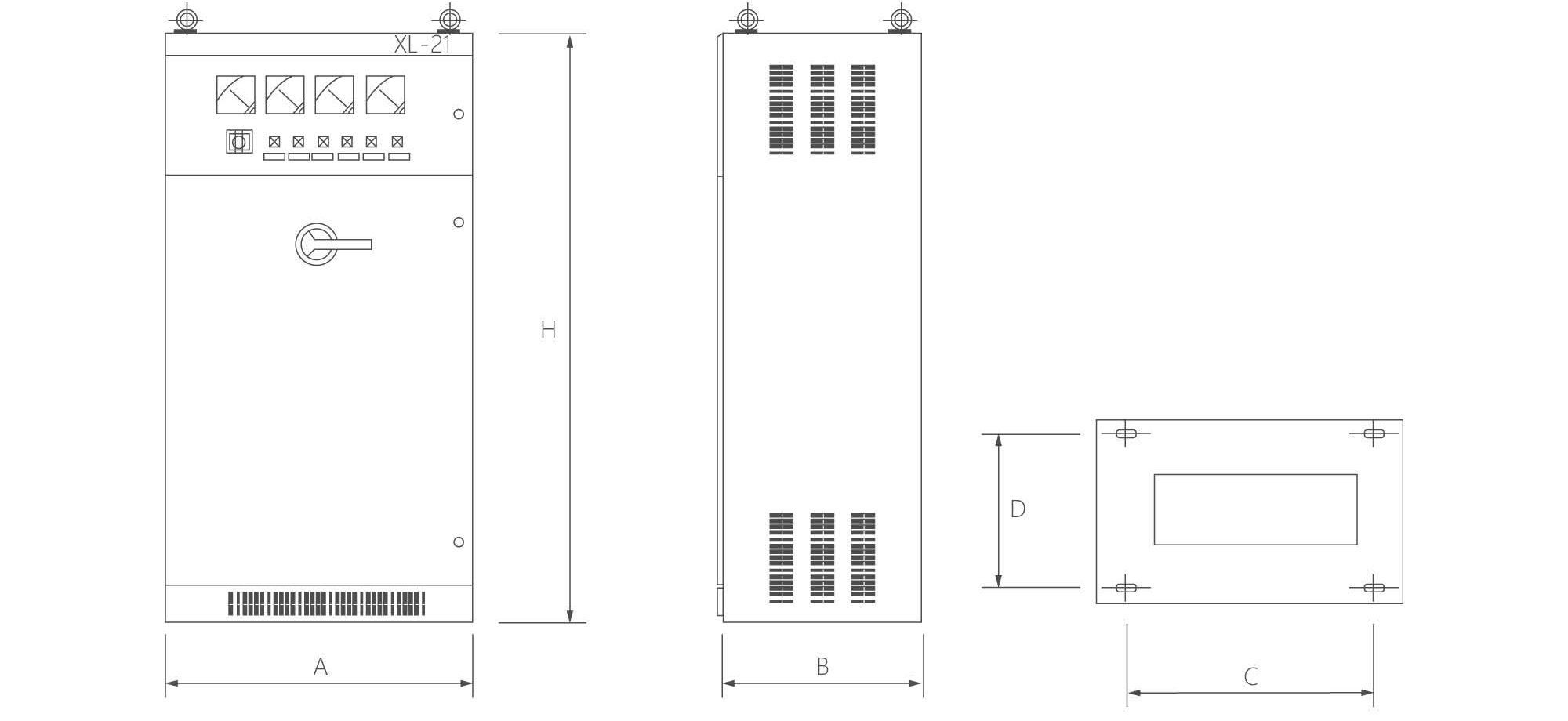

外形尺寸圖

訂貨須知

訂貨時應提供下列技術資料：
> 產品的全部型號(包括主電路方案號和輔助電路方案號)；
> 主電路系統圖，柜體平面排列圖；
> 輔助電路電氣原理圖；
> 柜內元器件清單(主母線規格)；
> 柜體顏色，(如無要求，則按淺駝灰色供貨)箱體尺寸；
> 其它與產品正常使用條件不符的特殊要求；
> 主母線規格未提供要求時制造廠按標準提供。
